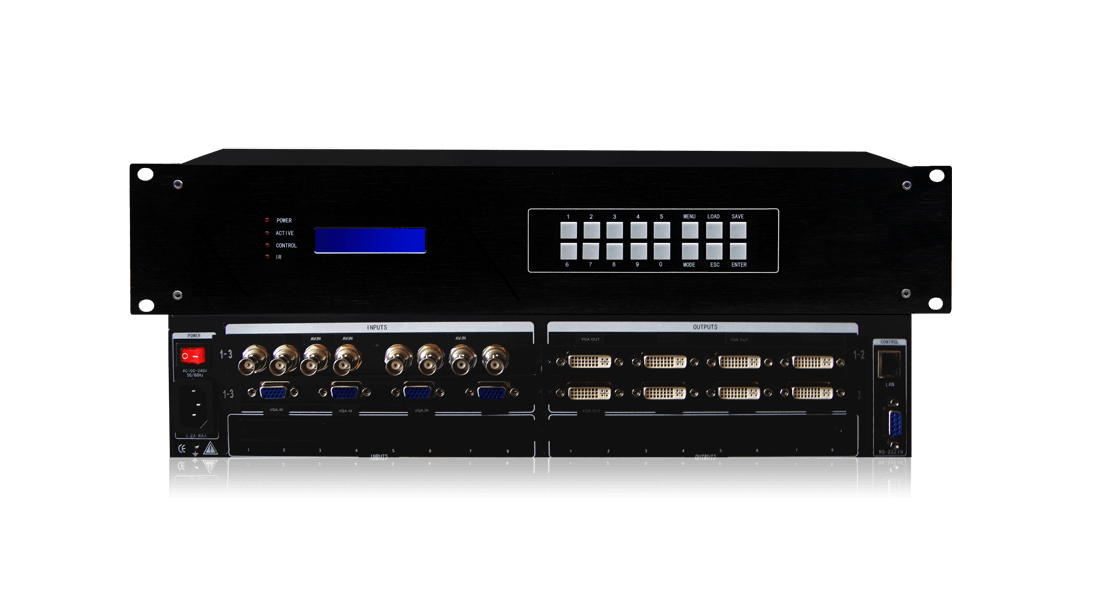

融合處理器是訊維自主研發生產的超高清信號融合圖像控制器，采用現今國內外領先的邊緣融合和圖像特效處理技術，不僅可以拼接成為一個具有超高分辯率的單一邏輯屏，并且中間沒有拼縫，組成大屏幕系統的所有顯示單元的分辨率之總和，同時可以使窗口改變或模式切換時，可以產生特性顯示的效果等。高清融合處理器能處理多種格式的信號源實時輸入，支持從模擬信號到數字信號，從1024x768到3072x768的高分信號。內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。廣泛怕應用于：展覽中心、會場、機場、商場、廣告、演示中心、設計、仿真中心、軍事作戰、通信指揮、訓練中心等場所。
硬件架構
全硬件DSP架構，無操作系統，采用CPCI結構的工業級機箱，模塊化的設計, 雙備份冗余電源支持電源熱備份、風扇等模塊隨意更換，可支持系統處理模塊的熱插拔，同時提供了自我診斷和檢測功能,保證系統的可靠性,實時性,靈活性，CAN總線控制技術，專業DSP視頻處理芯片，液晶面板實時顯示設備運行狀態。
全通道純數字無損處理
通道模塊化設計，按需選擇型號 ，2、3、4、5、6等通道選擇。系統能同時處理多達48臺投影機的無縫拼接組成單一邏輯屏，實時處理多達128路高清信號。
基于像素的幾何校正
復雜光路的幾何校正由于投影機擺放位置不一定完全符合光路效果，或者曲面融合、環形融合、球形融合等光路不符合視覺效果要求，因此需要融合器作基于像素的幾何校正，其色彩精度為1/256。
完全的圖像處理
融合控制器內嵌拼接功能，因此具有強大的信號處理能力，支持每個屏均可同時實時顯示多達32個窗口，實現所有輸入窗口的全屏幕跨屏顯示； 所有輸入窗口均可全投影范圍內漫游顯示，沒有輸入窗口的顯示區域限制；在全屏幕范圍內的高清底圖上，所有輸入窗口均可無壓縮的自由疊加；
超大分辨率底圖
支持目前顯卡分辨率最高的HDMI、DVI雙鏈接純數字輸入接口，單口支持高達4096x1536的超高清分辨率。使用多個DVI雙鏈接輸入，即可輕松實現超大分辨率底圖畫面，做到多個屏幕上的超清信號顯示，極大豐富單系統畫面的顯示內容。
支持多信號接口
DVI-X多格式采集技術，支持BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI、IP流、光纖信號，支持H.264 baseline, main, high，MJPEG，支持H264的熵編碼 支持CAVLC CABAC，兼容多家廠商N(yùn)VR、DVR、DVS、硬盤錄像機、IP Camera、各類網絡傳輸設備、混合矩陣、各類檢測平臺等，支持DVI、VGA、HDMI輸出。最新的HDBase-T接口技術，支持100m范圍的長線傳輸功能。
多顯示技術
CBD顯示技術，超大信號上面多畫面信號顯示，畫外畫（POP）平鋪模式，畫中畫（PIP）疊加模式，畫面疊加、漫游、跨屏、縮放。
支持無縫切換
融合帶自動羽化像素精調，圖像參數（白平衡、亮度、對比度、飽和度）調整，透明度任意調節，信號自由裁剪功能，無縫切換（選配），支持任意形狀曲面網格式幾何校正，融合帶消隱處理
預切換技術
預案自動輪巡，字符疊加功能，軟件權限管理，EDID配置管理。
視頻輸入 VGA、CVBS、HDMI/DVI、SDI（選配）
視頻輸出 VGA/DVI/HDMI/SDI（選配）
同步類型 RGsB，RGBS，RGBHV
融合帶寬度 1×N橫向：128、256、512、1024像素點可選；M×N：128像素點
輸出分辨率 1920*1080
顯示單元組合 1×N橫向拼接融合，M×N內的任意拼接融合
圖象控制 畫面疊加、漫游、跨屏、縮放
電源 AC220V
輸出功率 ≤200W
存儲環境溫度 -20°C ~ +60°C
工作溫度 -10℃——＋55℃
相對環境濕度 10%~ 90%
產品重量 約15Kg
產品規格 標準19寸機架式（4U）
