用于終端用戶線或中繼線，并能對它們進行調配連接的設備。配線架是管理子系統中最重要的組件，是實現垂直干線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機柜或墻上。通過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光纖配線架。根據使用地點、用途的不同，分為總配線架和中間配線架兩大類。
總配線架 簡稱MDF，用以連接用戶線、中繼線、專線到電話交換機的相應接口點，以便進行測試、配線和保護局內設備。
MDF的結構分直列與橫列兩面，直列可裝保安排，橫列裝試驗排或接線捧。對不需保護的中繼線或?qū)＞€的直列也可裝試驗捧或接線排。同型號總配線架可拼接，以適應擴建需要。用戶交換機的總配線架，由于容量小，多采用箱式。早期的總配線架體積大，每直列最大容量為303回線。保安捧采用20線或21線的炭精避雷器并采用熱線圈限制電流。試驗排是20線，采用四線彈片式，隔開彈片就可以分開引入線和引出線。新型總配線架為配合程控交換機，大力縮小體積、減輕重量，每直列可容1 000線。保安排每塊100回線，采用金屬放電管以防止高壓和過流。試驗排每塊128線，可分離接觸簧片，方便地分隔線路進行測試。與接線端相連接的導線均有各自獨立的走線槽，安裝維護方便。保安排采用卡接方式接線，卡接時不需要剝除導線的絕緣層。試驗排采用繞接方式接線。這兩種接線方式均具有簡便、可靠、迅速、無污染的特點。根據不同場合，新型配線架有墻掛式、落地式、單面和雙面等型式。
總配線架主要功能有：①保安作用。對用戶線碰高壓或流過大電流均起保護作用；②配線。對任何用戶均可選擇局內的號碼，不同局間的中繼線可以選占局內的中繼模塊，以及根據專線的需要可以連通局間和相關用戶線。
中間配線架 簡稱IDF，是連接電話交換機內部機間出入線的配線架。根據其設置地點可分為總配線架與交換設備的中間配線架和機間配線架兩種。
IDF的結構也分為直列和橫列兩面，直列連接設備的出線，而橫列連接設備的入線。直列和橫列均裝置接線排。改進型的接線排一面是繞線。另一面是焊線。IDF的功能主要是調配各級交換設備間的出入線，以便充分發揮各級交換設備的作用。
業界標準中配線架的定義：
ISO/IEC 11801:2002 配線架——適用于跳線連接的配線裝置器。它使布線系統的移動和改變更加便利。
ANSI TIA/568-B 配線架——由方便管理的成對連接器構成的交叉連接系統。

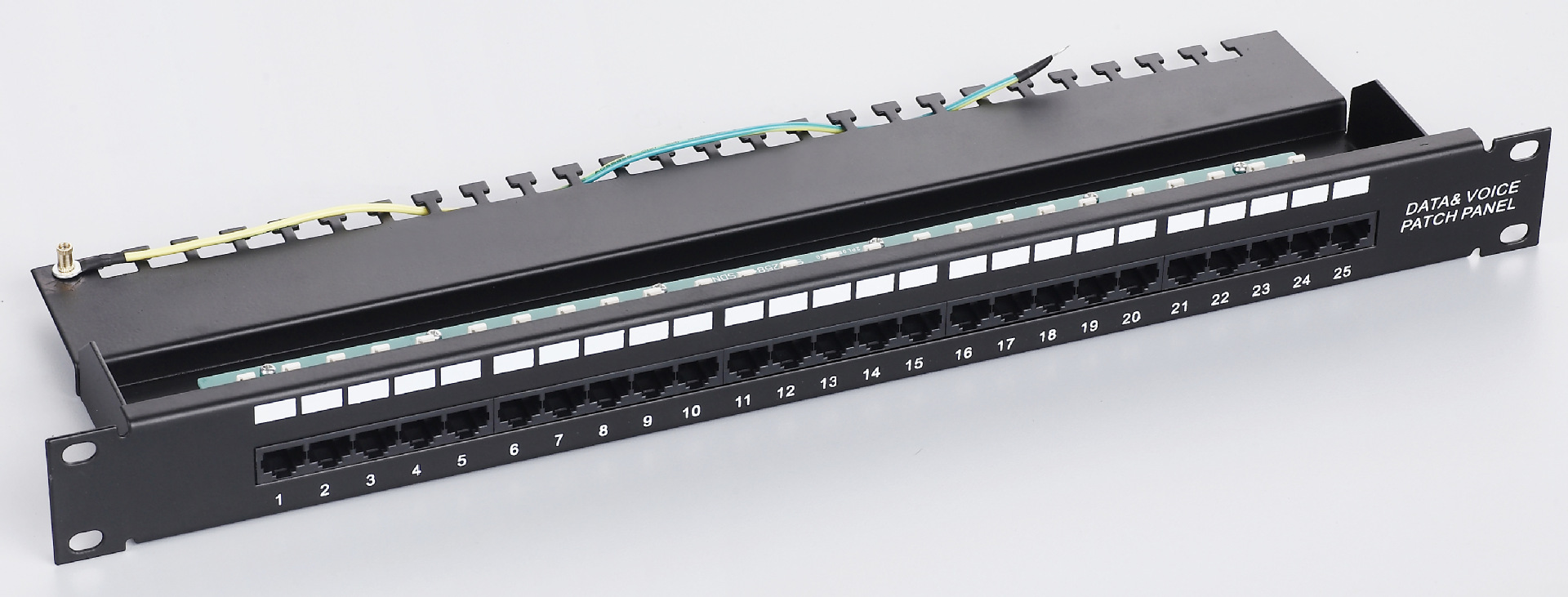

雙絞線配線架的作用是在管理子系統中將雙絞線進行交叉連接，用在主配線間和各分配線間。雙絞線配線架的型號很多，每個廠商都有自己的產品系列，并且對應3類、5類、超5類、6類和7類線纜分別有不同的規格和型號。
光纖配線架的作用是在管理子系統中將光纜進行連接，通常在主配線間和各分配線間。
配線架的定位是在局端對前端信息點進行管理的模塊化的設備。前端的信息點線纜（超5類或者6類線）進入設備間后首先進入配線架，將線打在配線架的模塊上，然后用跳線（RJ45接口）連接配線架與交換機。總體來說，配線架是用來管理的設備，比如說如果沒有配線架，前端的信息點直接接入到交換機上，那么如果線纜一旦出現問題，就面臨要重新布線。此外，管理上也比較混亂，多次插拔可能引起交換機端口的損壞。配線架的存在就解決了這個問題，可以通過更換跳線來實現較好的管理。
用法和用量主要是根據總體網絡點的數量或者該樓層（以及相近樓層，這要看系統圖是怎么設計的）的網絡點數量來配置的。不同的建筑，不同系統設計，主設備間的配線架都會不同。如，一棟建筑只有四層，主設備間設置在一層，所有樓層的網絡點均進入該設備間，那么配線架的數量就等于該建筑所有的網絡點/配線架端口數（24口、48口等），并加上一定得余量；如果，一棟建筑有9層，主設備間設置在4層，那么為了避免線纜超長，就可能每層均設有分設備間，且有交換設備。那么主設備間的配線架就等于4層的網絡點數量/配線架端口數（24口、48口等）。
